石材及饰面板挂贴系统
发布时间:2012-06-18 15:23:13 | 浏览次数:



石材及饰面板安装目前主要施工方法是通过支承装置将饰面板安装在金属框架(立柱、横梁)组成的支承体系上或将饰面板直接挂贴于砌体外围护墙或结构外墙面上的植筋锚固挂贴施工方法,而嵌入式植筋与八字背槽式、燕尾栓月牙组合挂件挂贴施工是在饰面板背面加工八字槽、燕尾槽并采用专用组合挂件固定于槽中,通过连接件和嵌入式锚栓植筋将其固定在墙上,通过工程实践总结形成本工法。

产品性能特点

1.植筋与八字背槽式、燕尾栓月牙组合挂件挂贴结构受力合理,连接简单、可靠,无任何附加应力产生。

2.施工方便,操作简单,减少交叉作业,施工进度快,工期短。

3.每块饰面板独立挂贴安装,独立受力,可灵活布置,装饰效果好。

4.嵌入式植筋锚栓和八字背槽式、燕尾栓月牙组合挂件均为不锈钢及铝型材材料,抗腐蚀性能较优。

应用范围

    本工法适用于非抗震设防地区和抗震设防烈度不大于7度地区,建筑物、构筑物的饰面板安装,尤其适用于柱子和梁底的饰面板安装。墙体基材可采用混凝土或采用烧结砖、混凝土砌块、蒸压加气混凝土砌块砌筑;墙体保温可选用自保、外保或内保体系;饰面板安装高度不大于28m;饰面板厚度石板20~30mm,瓷板≥12mm。

工艺原理

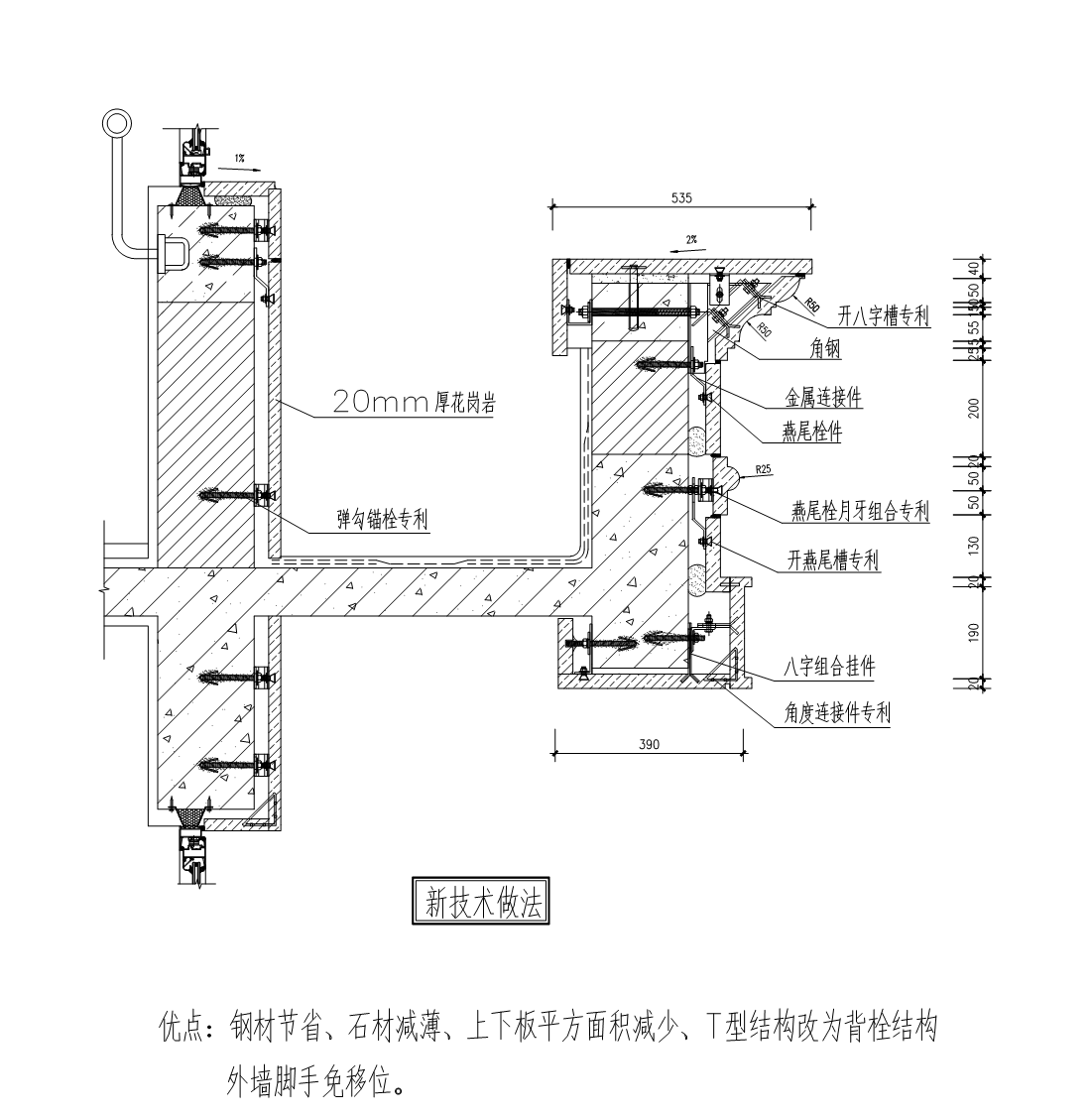

4.0.1 饰面板通过背面固定的专用金属八字背槽式、燕尾栓月牙组合挂件,与嵌入式植筋固定在墙上,饰面板之间缝隙用发泡条填塞,用密封胶勾缝,形成整体装饰面层(图 4.0.1);

4.0.2通过专业的开槽设备,在饰面瓷板的背面精确加工成八字槽,把专用八字、燕尾栓月牙组合挂件植入槽孔中,在挂件与槽的缝隙中涂满结构胶形成饰面板背槽式挂件;

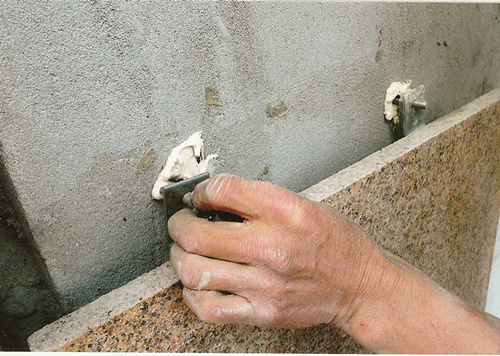

4.0.3嵌入式植筋采用弹勾式不锈钢锚栓或弹花式不锈钢锚栓,通过专业的钻孔设备,在墙面加工成一个里大外小的锥型圆孔,把不锈钢锚栓植入锥型孔中,弹勾或弹花在底部扩张并经结构胶凝固后与墙体锥型孔相吻合形成一个隼卯连接;

4.0.4 对外保温体系的干挂饰面板可根据保温板厚度定做连接挂件,挂件各连接处应注石材AB胶。
